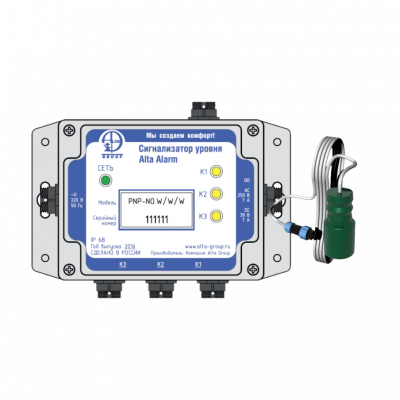

Состав Комплекта Kit 2:
1. Сигнализатор Alta Alarm – 1 шт.;
2. Датчик Alta Sensor – 1 шт.;
3. Кабель питания сигнализатора 5м – 1 шт.;
4. Кабель внешней сигнализации 5м – 1 шт.
Сигнализатор Alta Alarm - это универсальный профессиональный цифровой прибор, предназначенный для контроля уровня жидких и сыпучих материалов в резервуарах, емкостях, рабочих камерах жироуловителей, пескоуловителей, маслобензоотделителей и прочих технологических резервуарах, в том числе, очистных сооружений, при помощи соответствующих датчиков уровня.
Преимущества Сигнализаторов Alta Alarm:
• уровень защищенности IP 68. Он не может быть поврежден вследствие полного затопления и не представляет опасности при контакте.
• универсальность. Все Сигнализаторы Alta Alarm выпускаются с возможностью подключения до трех датчиков. Все три датчика могут быть настроены и запрограммированы на разные среды
• наличие трехканального выхода (на каждый из датчиков) для подключения внешних сигнальных устройств и технологического оборудования. Укомплектован специально подготовленным и промаркированным Кабелем внешней сигнализации Alta Alarm 5 метровой длины.
• быстросъемное и легкое соединение. Специальные высокозащищенные разъемы для подключения датчиков и внешнего сигнального оборудования обеспечивают надежность, герметичность и защиту от ошибок подключения.
• компактность обеспечивает экономию в транспортировке, монтаже, хранении, размещении
Характеристики:
• Класс защиты от поражения электрическим током – I, по ГОСТ 30345.0-95 (МЭК 335-1-91);
• Степень защиты по ГОСТ 14254 (МЭК 529-89): IP68;
• Электропитание сигнализатора уровня – 220±20 В, 50±0,4 Гц;
• Диапазона рабочих напряжений датчика уровня – 10…30 В DC;
• Номинальное напряжение питания ДУ – 12 В DC;
• Максимальный ток нагрузки ДУ – 400 мА;
• Максимальное коммутируемое напряжение релейного выхода – 230 В AC, 30 В DC;
• Максимальная коммутируемая нагрузка релейного выхода – 5 А (категория нагрузки AC-1, DC-1);
Условия эксплуатации Сигнализаторов Alta Alarm:
• Отсутствие в окружающей атмосфере агрессивных и взрывоопасных паров и газов;
• Температура окружающего воздуха: от -20 до +50 °С;
• Атмосферное давление: от 84 до 106,7 кПа;
Универсальный емкостной датчик уровня Alta Sensor.
Датчики уровня Alta Sensor в комплекте с устройствами анализа и вывода информации образуют надежную систему контроля уровня и управления технологическим оборудованием.
Датчики Alta Sensor предназначен для контроля уровня жидких и сыпучих материалов в бункерах, резервуарах, емкостях, рабочих камерах жироуловителей и прочих технологических резервуарах, в том числе, очистных сооружений, при помощи соответствующих датчиков уровня.
Преимущества Датчика уровня Alta Sensor:
-
точна и стабильна настройка датчика. Конструктивно настройка датчика не может сбиться в процессе транспортировки и эксплуатации;
-
исключены ошибки подключения. Специальный высокозащищенный разъем для подключения к сигнализатору, соединение разъема герметично и надежно;
-
унифицирована организация кабельного прохода в оборудование. Все необходимое для монтажа кабельного прохода в комплекте изделия. Узел надежен и долговечен, легко монтируется и регулируется;
-
возможность использования при контакте с пищевыми продуктами;
-
возможна установка в 105 м от сигнализатора.
Основные технические характеристики Датчика уровня Alta Sensor:
-
Электропитание 10 – 30 В постоянного тока;
-
Ток нагрузки не более 200 мА;
-
Потребляемый ток 15 мА;
-
Температура эксплуатации от -25 до +70°С
-
Степень защищенности IP 68;
-
Длина кабеля 5 м
-
Габаритные размеры Ø32 мм, длина – 220 – 230 мм

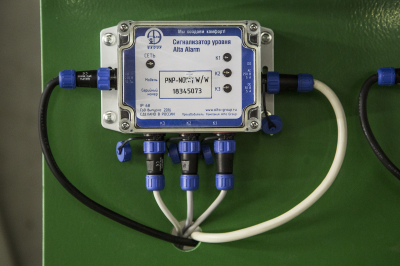

Внешний вид, органы индикации и разъёмы сигнализатора
 |
- Органы индикации и разъемы:
- светодиодный индикатор "Сеть";
- светодиодный индикатор "КАНАЛ 1";
- светодиодный индикатор "КАНАЛ 2";
- светодиодный индикатор "КАНАЛ 3";
- модель и серийный номер сигнализатора;
- разъем подключения питания;
- разъем подключения ДУ 3;
- разъем подключения ДУ 2;
- разъем подключения ДУ 1;
- разъем подключения релейного выхода;
- монтажные отверстия и проушины;
- разъём для программирования
|
