- Подключить интерфейсный кабель к USB порту ПК.

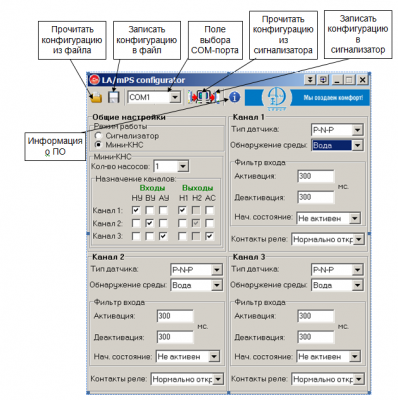

- Запустить конфигурационное ПО сигнализатора на ПК. Откроется окно, представленное на рис.1. В поле выбора COM-порта выбрать порт, соответствующий интерфейсному кабелю.
- Подключить кабель питания с сетевой вилкой к сигнализатору уровня.
- Подключить интерфейсный кабель к разъему передачи данных RS-232 на сигнализаторе.
- Подключить кабель питания сигнализатора к сети ~220В. При этом на сигнализаторе должен загореться светодиод "Питание".
- На данном этапе с помощью ПО возможно прочитать имеющуюся конфигурацию из сигнализатора, записать текущую конфигурацию в сигнализатор, сохранить или загрузить конфигурацию из файла на диске, а также задать её вручную путем изменения состояния соответствующих элементов интерфейса ПО.
- По окончании работы с сигнализатором отключить кабель питания сигнализатора от сети ~220В.
- Отключить кабель питания и интерфейсный кабель от сигнализатора.
- При необходимости конфигурирования нескольких экземпляров сигнализаторов повторить для них пп. 3-8.
- В ПО нажать кнопку “Выход” и подтвердить желание выйти из программы в появившемся диалоговом окне.
- Отключить программатор от USB порта ПК.
|
